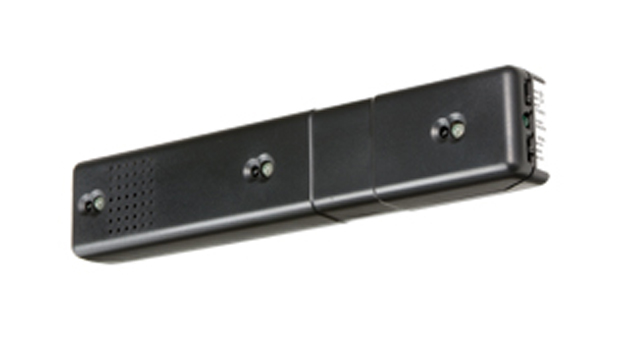

INFRARED FINDER
红外线传感器区域调试工具
特点
- 依靠警报蜂鸣声，以声音告知感应区域
- 依靠显示 LED 灯，以灯光告知感应区域
即便周边嘈杂的场所也能够使用。 - 对应机型
本公司生产的近红外线应用产品（启动传感器、安全光线＜辅助光电传感器＞）
- 本产品通过接收主动红外探测器发射的近红外线来进行提示告知。因此，若更改检测区域，近红外线的发射区域和检测区域有时会不一致。
根据适配机型的安装环境、设备状态不同，本工具有时无法正常做出响应。
检测指示灯与检测警报音
依靠检测指示灯的闪烁、或是检测警报音的发声模式，能够确认主动红外探测器发射出的近红外线。

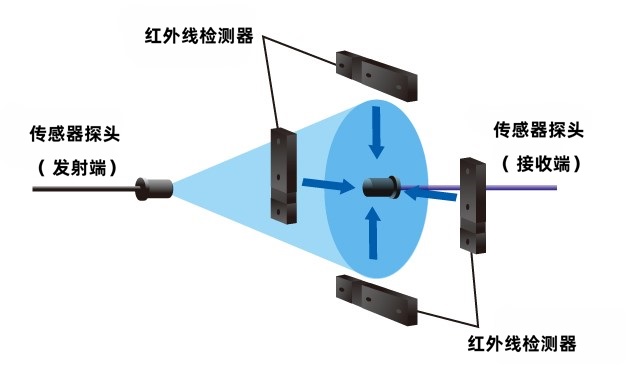

安全光线的光轴调节
使用红外线检测器，也可以简单完成安全光线的光轴调节。请从上下左右各个方向，将红外线检测器靠近你预估的光轴中心位置。
将传感器探头（受光端）安装至红外线检测器检测到的光束中心附近，即完成操作。
【使用注意事项】

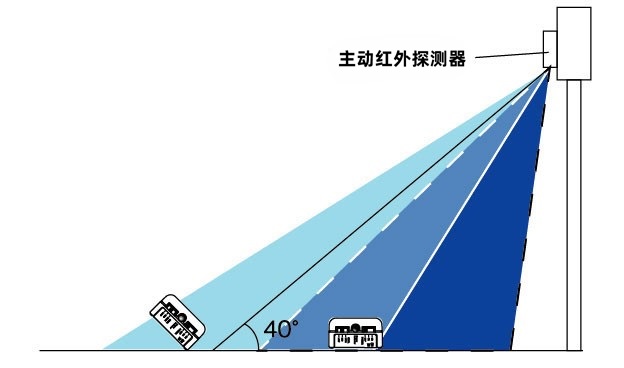

与主动红外探测器的相对位置说明
根据本工具与主动红外探测器的相对摆放位置，可能出现无法稳定检测发射光束的情况。如图所示，若在主动红外探测器发射光束与地面夹角≤40° 的位置使用本工具，请将本机的受光面朝向一侧倾斜摆放。
规格参数

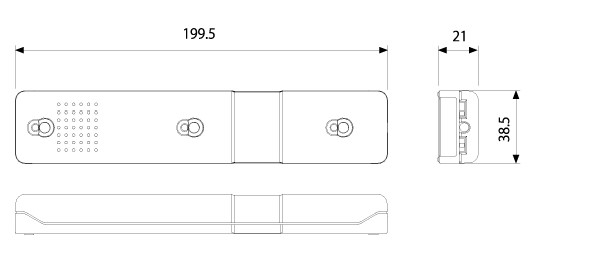

尺寸数值
电源 | DC4.5V 7 号电池 3 节 |
|---|---|
电池寿命 | 50 小时（连续使用时） |
指示灯状态 | 绿色常亮：通电时 |
工作温度 | 0℃～+60℃ |
配件 | 使用说明书 1 份、7 号电池 3 节 |
* 规格参数和设计如有更改，恕不另行通知。
单位（mm）
