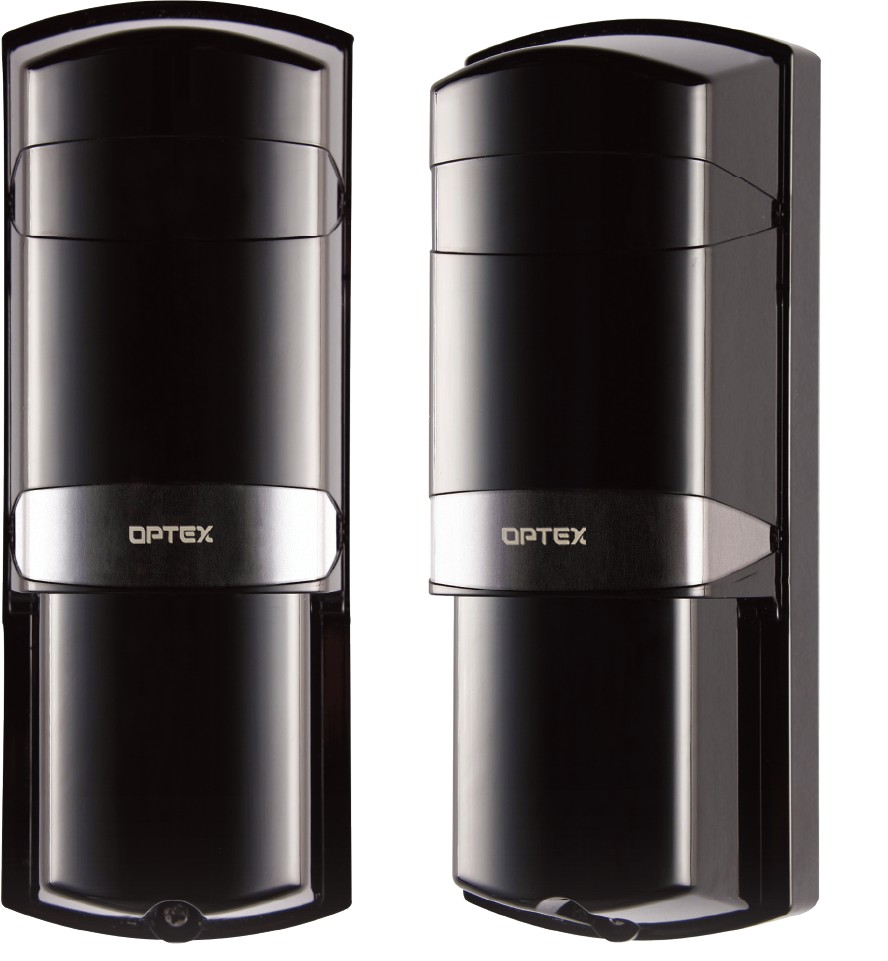

AX-TN系列
| 产品名称 |
|---|
| AX-70TN [20m] |
| AX-130TN [40m] |
| AX-200TN [60m] |
AX-70/130/200TN系列短距离红外对射探测器外观设计紧凑并具有IP65的超高外壳防护等级。
使用密封橡胶圈设计,能够防止接线孔、接线槽及外部底盘等由于水、灰尘及昆虫等渗入而影响探测性能。在恶劣的室外环境下，此功能能够极大地提高探测器的可靠性。
此外,TN系列上下层透镜之间的长度及透镜本身的宽度设计完美,能够产生最智能的探测模式,从而减少在仅探测人体入侵过程中引起的误报。
特点
- IP65防护等级
- 防雷击和电涌功能
- 99%射束阻隔稳定性
- A.G.C.(自动增益控制)电路
- 可调节射束切断时间

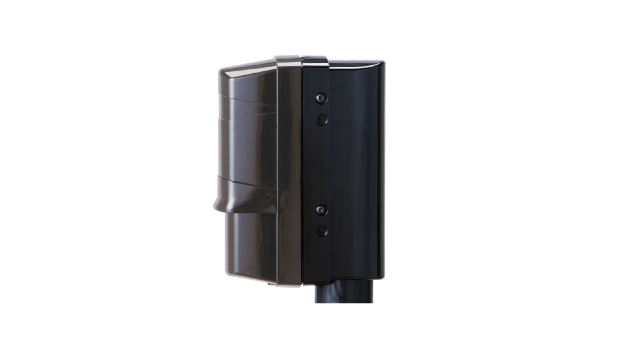

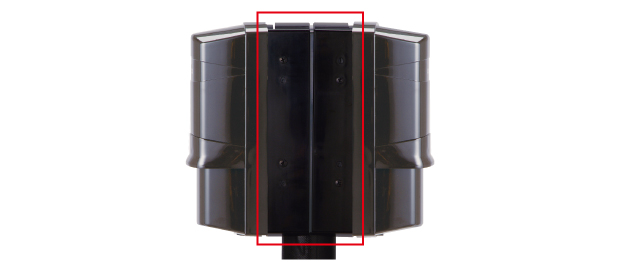

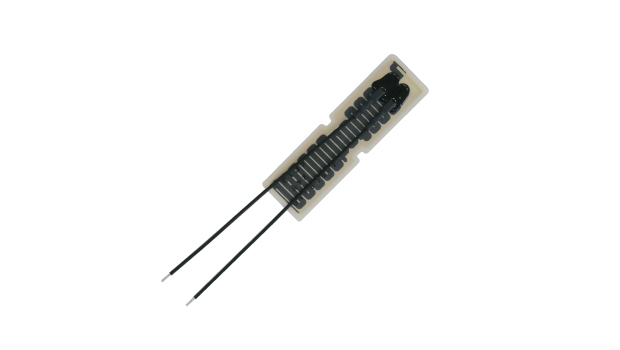

选配件

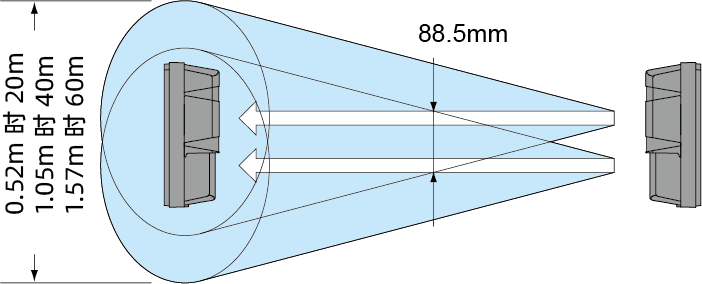

探测光路图
规格参数

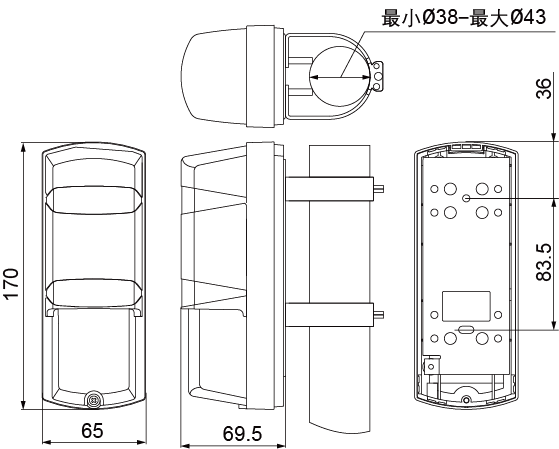

尺寸数值
| 型号 | AX-70TN | AX-130TN | AX-200TN | |
|---|---|---|---|---|
| 范围 | 20m | 40m | 60m | |
| 最远可达距离 | 200m | 400m | 600m | |
| 探测方式 | 红外射束被切断时探测 | |||
| 切断时间 | 50,100,250,500毫秒可选(4级) | |||
| 电源输入 | 10.5～28VDC | |||
| 电流（发射器+接收器） | 38mA(最大) | 41mA(最大) | 45mA(最大) | |
| T:17mA+R:21mA | T:20mA+R:21mA | T:24mA+R:21mA | ||
| 输出 | 报警输出 | 常闭，28VDC,0.2A(最大) | ||
| 报警时间 | 2±1秒 | |||
| 防拆输出 | 常闭，当外壳被移动时打开。28VDC,0.2A(最大) | |||
| 指示灯 | 报警(接收器) | 报警：亮(红色), 接收射束：灭 | ||
| 电源(发射器) | 电源开：亮(绿色),电源断：灭 | |||
| 工作温度 | -35℃~+60℃ | |||
| 环境湿度 | 最高95% | |||
| 校正角度 | ±90°水平，±5°垂直 | |||
| 安装 | 室内/室外，墙装/杆装 | |||
| 重量 | 650g | |||
| 国际防护等级 | IP65 | |||
* 规格参数和设计如有更改，恕不另行通知。 | ||||
单位（mm）
