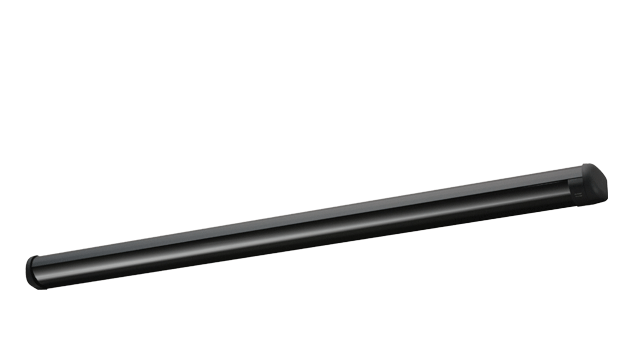

OA-EDGE T 系列
| 产品名称 |
|---|
| OA-EDGE T M 340BL |
| OA-EDGE T M 700BL |
| OA-EDGE T M 900BL |
| OA-EDGE T S 340BL |
| OA-EDGE T S 700BL |
| OA-EDGE T S 900BL |
| OA-EDGE T MS 700S |
颜色
- 银色
- 黑色
・主动红外感应技术
・最大安装高度 3.0 米
奥泰斯（OPTEX）OA-EDGE T系列为提升平开自动门安全性能研发。该产品搭载奥泰斯（OPTEX）主动红外三角测距技术，采用模块化结构设计，可通过加装扩展模块提升传感器安全防护等级。
特长
- 安装简便
本传感器安装操作简单，只需将主模块与副模块卡入型材槽位即可完成装配。主、副模块通过带接头的通讯线缆连接。主模块配备备用供电接口，让安装更高效、适配场景更灵活。 - 纤薄外观
传感器机身造型纤薄，可适配绝大多数平开自动门；传感器有银色或黑色外观可选，均配备黑色镜片。 - 安全防护
单模块具备宽广检测区域，可实现门体周边高等级安全防护，避免门扇碰撞门边行人或障碍物。 - 模块化组合
可根据平开自动门门宽及所需安全防护等级，自由搭配主、副模块组合使用。单套标准配置包含 1 个主模块；可依据门体宽度，在主模块上最多外接 3 个副模块。 - 快速调试
传感器通过拨码开关与调平螺丝完成参数调节。设备装配完成后，轻按功能按键即可启动初始化与自学习程序。安装完毕后，可通过外露指示灯直观查看设备运行状态。

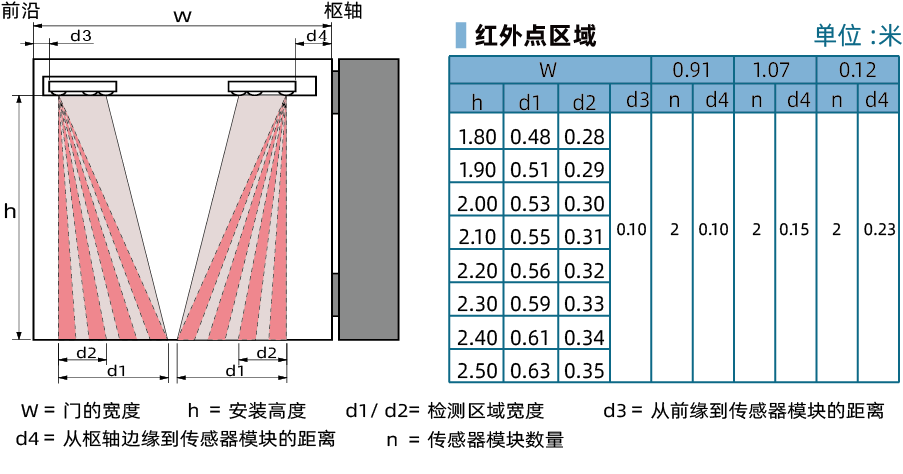

探测模式
规格参数
尺寸数值
探测模式
| 产品型号 | OA-EDGE T 系列 |
|---|---|
| 外壳颜色 | 黑色 / 银色 |
| 安装高度 | 1.5 ~ 3.0m |
| 探测方式 | 主动红外反射方式 |
| 最小配置 | 1 主模块 + 1LED 模块 |
| 最大配置 | 4 个感应模块 + 2LED 模块 |
| 深度角度调整 | 0° ~ +25° |
| 电源 | 交流：12~24VAC±10%（50/60Hz） 直流：12~30VDC±10% |
| 消耗功率 | 最小配置：＜1.3W（交流工况＜2VA） 最大配置：＜3.5W（交流工况＜4.5VA） |
| 测试输入 | 电压 5~30VDC，最大电流 6mA |
| 安全 / 测试输出 1 | C 型继电器 |
| 安全 / 测试输出 2 | 最高 42VDC，最大电流 0.3A（阻性负载） 布线说明详见说明书第三章 |
| 输出保持时间 | 约 0.5 秒 |
| 响应时间 | ＜0.075 秒 |
| 工作温度 | -20℃ ~ +55℃ |
| 工作湿度 | 相对湿度＜80% |
| 防护等级 | IP54 |
| 附件 | 银色自攻螺丝 ×2、银色木螺丝 ×2、黑色小螺丝 ×4、黑色大螺丝 ×2、线护套 ×1、线路护罩盖 ×1、电源线 ×1、信号线 ×1、操作手册 ×1 |
* 规格参数和设计如有更改，恕不另行通知。

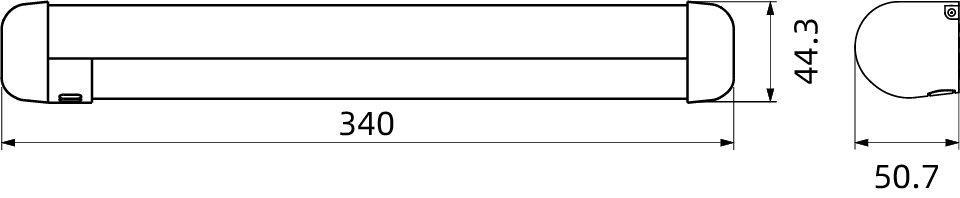

单位（mm）
700型对应的长度为 700mm
900型对应的长度为 900mm
