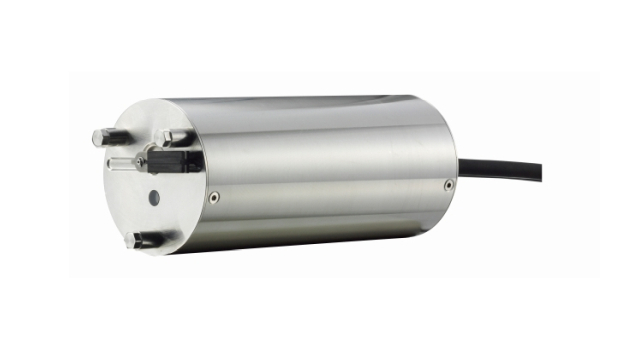

SS 传感器
TS-Mx-A
| 产品名称 |
|---|
| TS-Mx-A |
| TS-Mx-D |
● 适用于曝气池混合液浓度（MLSS）监测、原水及工艺过程悬浮物（SS）监测
● 最大测量量程可达 50000mg/L
● 采用雨刮清洗结构，清洁效果出色
● 检测窗口选用高耐用性蓝宝石玻璃
● 机身小巧便携，安装不受场地限制
特点
测量量程宽，最高可达 50000mg/L
可用于曝气池 MLSS 监测、原水及各处理工序 SS 浓度监测。
雨刷清洗，清洁效果出众
本设备采用刮片擦拭式清洁检测视窗，可彻底清除污渍；
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。

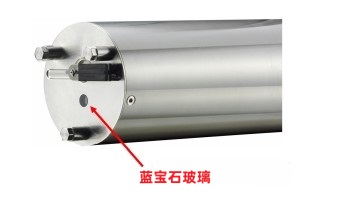

蓝宝石玻璃材质，清洁轻松便捷
设备采用耐刮耐磨的蓝宝石玻璃，日常保养时可直接擦拭、冲洗检测视窗，无惧剐蹭。
体积小巧，安装不受场地限制
整机掌心大小，设计紧凑，适配各类安装环境，投入式安装操作简单便捷。
安装

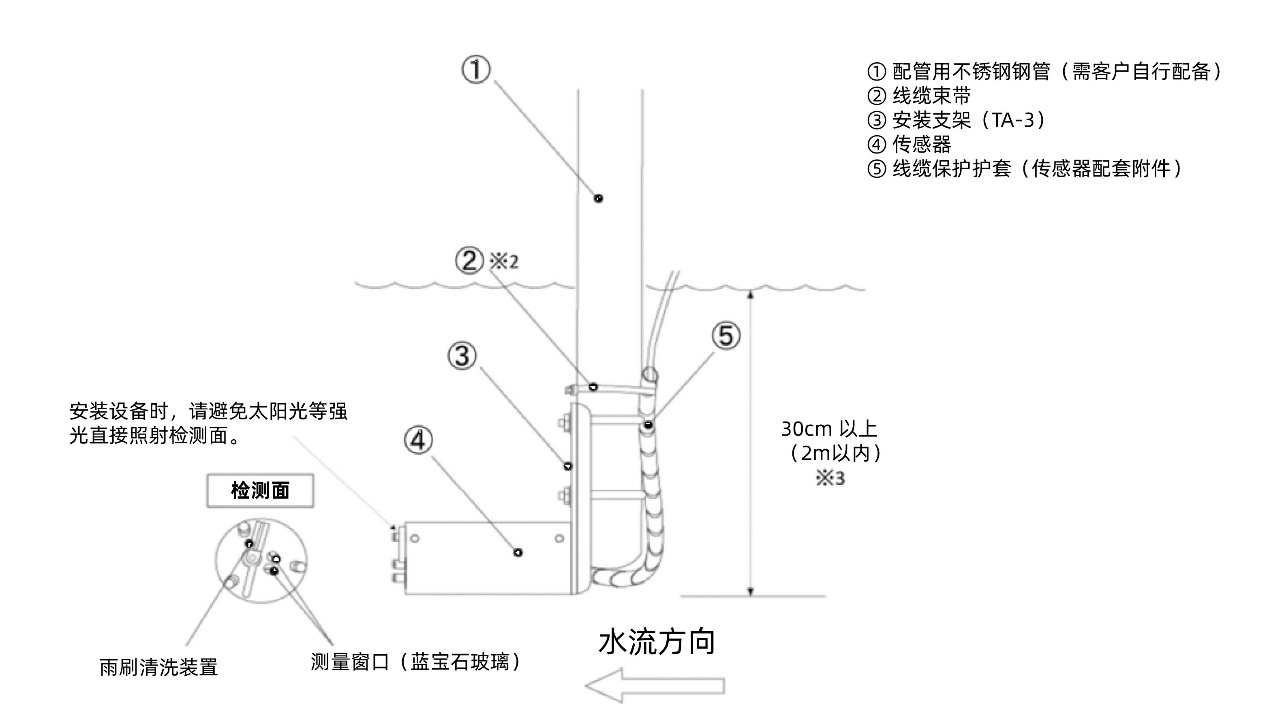

建议的安装方法
※2 请使用束带将传感器线缆固定在管材上。
※3 安装传感器时，需保证水位发生波动的情况下，探头仍完全浸没于水面以下。
※4 DN25 规格管材等配件请自行采购通用标准件。

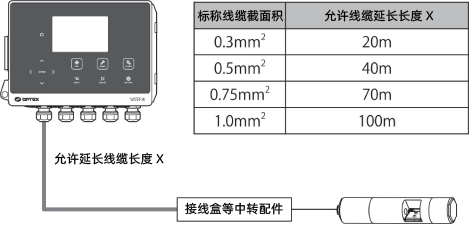

传感器电缆的延长
传感器线缆标配长度为 9 米。如需延长线缆，请参考下述要求。
延长线缆时，建议通过接线盒等中转部件做接线对接。
通用转换

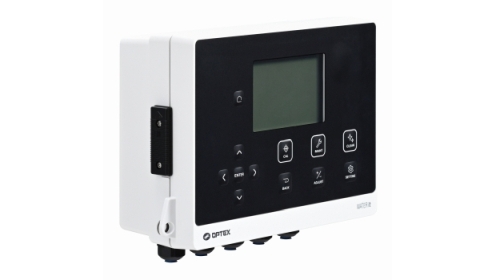

SC-U1
通用信号转换器，单台设备可适配各类水质传感器，是一款操作便捷、拓展性能出色的通用信号转换装置。
- 标配 2 路传感器输入通道
加装选配扩展板后，最大可支持 4 路输入通道。 - 标配 2 路 4-20mA 模拟量输出通道
可将传感器测量数值以 4-20mA 信号形式输出；加装选配扩展板后，最大支持 4 路输出通道。 - 标配 4 路继电器输出通道
可自定义报警阈值，当测量数值超出设定阈值时触发信号输出，能够与旋转警示灯、控制柜等设备联动；加装选配扩展板后，继电器输出通道最多可达 8 路。 - 设备采用 IP65 防水结构
可直接在户外使用，高等级防水机身能够适配各类复杂现场工况。

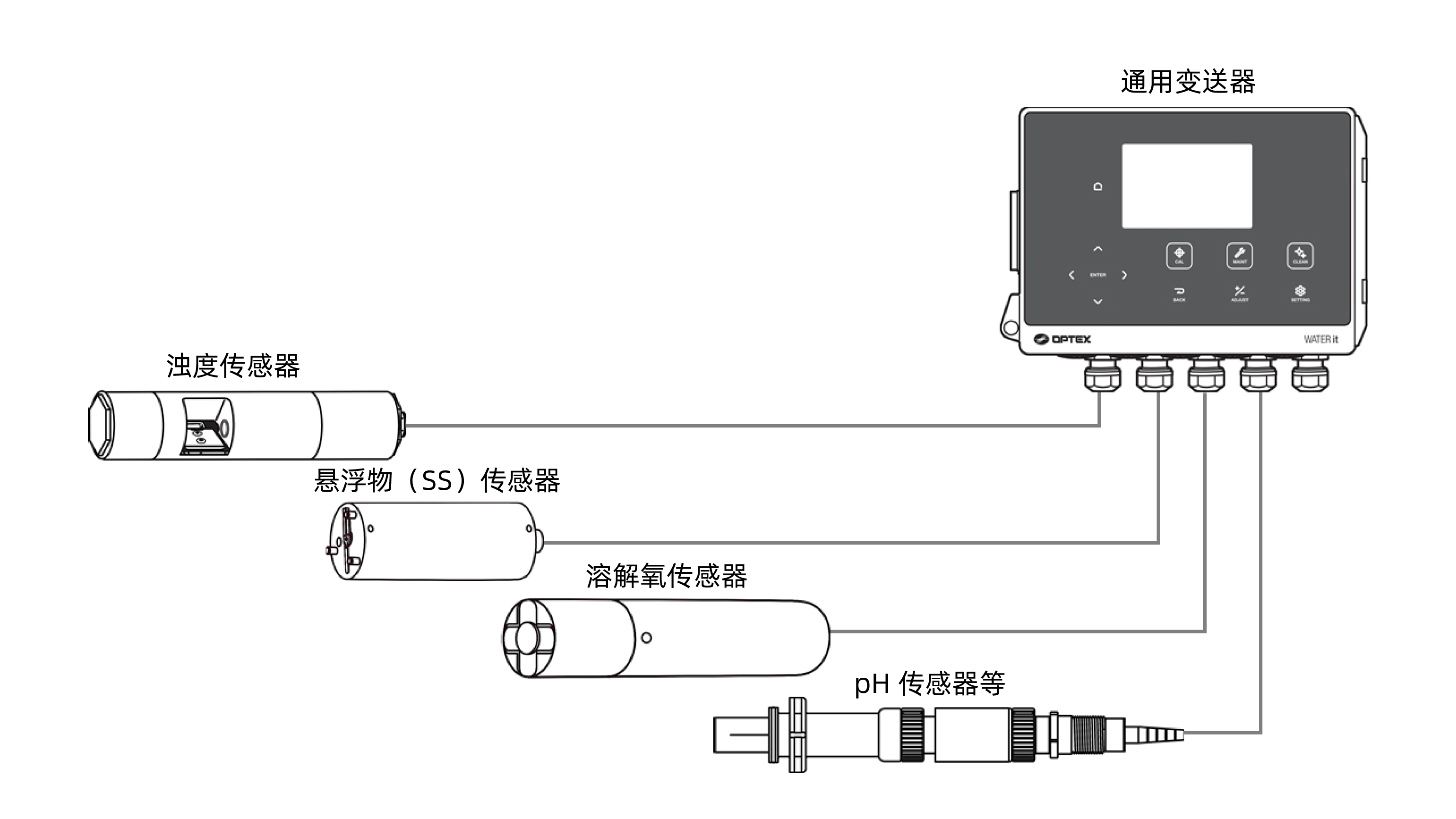

示意图

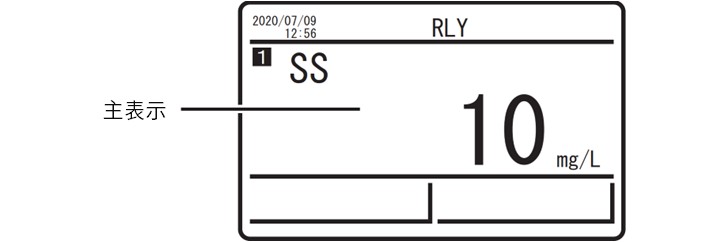

显示项目
可对 SC-U1 显示屏上作为主显示的监测项目进行自定义设置。
规格参数

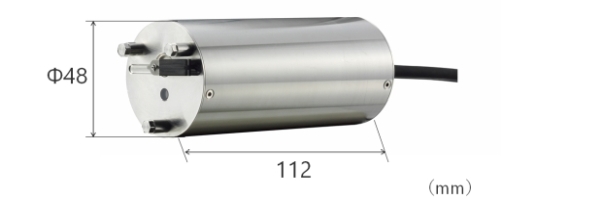

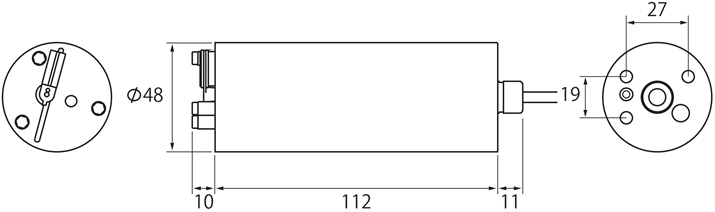

尺寸数值
| 产品名称 | SS传感器 | |
|---|---|---|
| 产品型号 | TS-Mx-A | TS-Mx-D |
| 测量方式 | 130° 散光法 | |
| 测量范围 | 0~50000mg/L | |
| 分辨率 | 10mg/L | |
| 输出信号 | 4-20mA 电流输出 | RS-485 MODBUS 数字输出 |
| 清洗装置 | 雨刮清洗装置 | |
| 供电电源 | DC24V±10%(可 DC12V) | |
| 使用温度范围 | 0~+40℃(不冻结) | |
| 主要材质 | SUS316L、蓝宝石玻璃、氟橡胶、EPDM、POM | |
| 尺寸 | Φ48×133mm | |
| 重量 | 约 1.1kg (电缆线 9m) | |
| 电缆线 | 9m | |
| 防护等级 | IP68，适用水深 2m 以内 | |
| 配件 | 保养配件 (TSC-MK)、安装配件 (TA-3) | |
* 规格参数和设计如有更改，恕不另行通知。
单位（mm）
