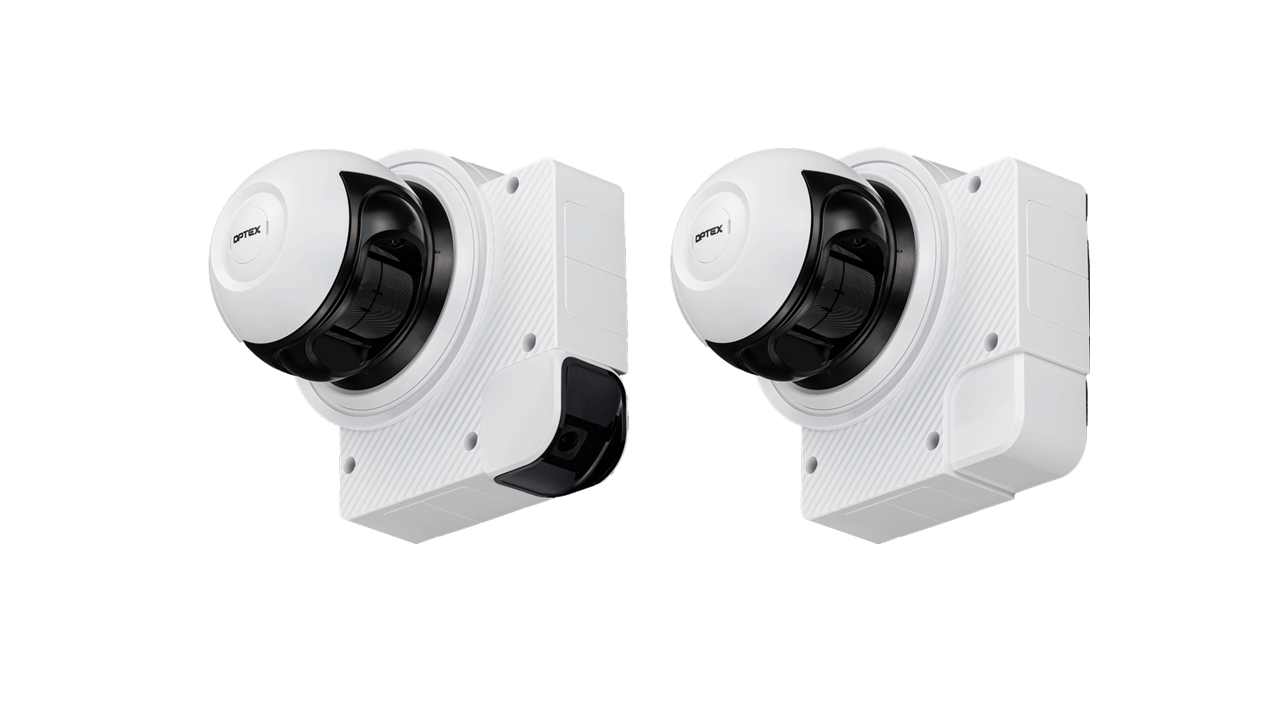

REDSCAN mini-Pro系列
| 产品名称 |
|---|
| RLS-2020V [20 x 20 m 搭载高清摄像头] |
| RLS-2020A [20 x 20 m] |
是一款兼具高水准探测性能与耐恶劣环境性能的高精度、高功能性传感器。
特点
Redscan mini-Pro 系列为高性能激光扫描传感器，可精准识别物体的尺寸、与传感器的距离及移动速度。
产品探测范围达 20×20 米，助力搭建适用于室内外高安全防护需求场景的入侵报警系统。
Redscan mini-Pro 系列 RLS-2020V 型号，搭载全新研发的红外 LED 照明灯与全高清摄像头。
通过影像技术提升对探测目标的确认、记录与核验效率，大幅优化各类使用环境下的操作便捷性。

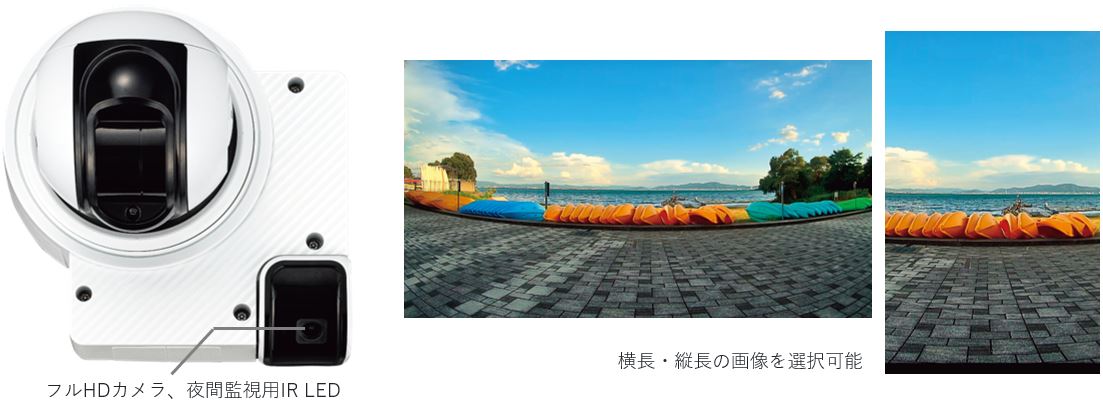

内置红外 LED 摄像头
RLS-2020V 内置搭载红外 LED 的全高清摄像头，可输出 1080P 分辨率的清晰画面。 报警发生前后的摄像头影像将存储于设备内置存储器中（报警日志可记录 500 条事件），支持回放查看。
地图画面显示
REDSCAN mini-Pro系列可实时流媒体传输画面，替代摄像头拍摄的视频影像，还能将探测区域的显示图层叠加在自定义设置的任意图像上。

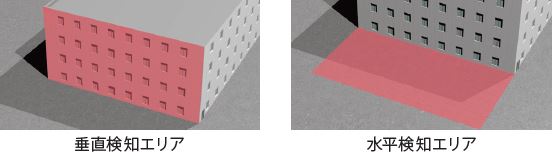

两种探测区域模式
可根据安装环境及探测需求，从垂直探测区域、水平探测区域两种模式中选择适配的安装方式。

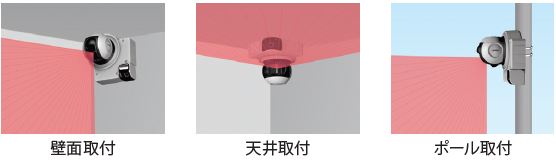

三种安装方式
可匹配安装环境，选择墙面、天花板、立柱三种安装方式。
兼容ONVIF标准
REDSCAN mini-Pro系列兼容ONVIF
标准，可通过通信协议向ONVIF网络
摄像机设备发送报警输出信号；搭载
的摄像头录制影像，也可通过ONVIF
RTSP协议对接管理软件平台。
兼容通信协议
UDP/TCP/HTTP/HTTPS/IPV4/DNS/DHCP/SNMPv1-v3/NTP/S-Discovery/ONVIF/IEEE 802.1X/IPV6
探测事由的确认、核验与记录

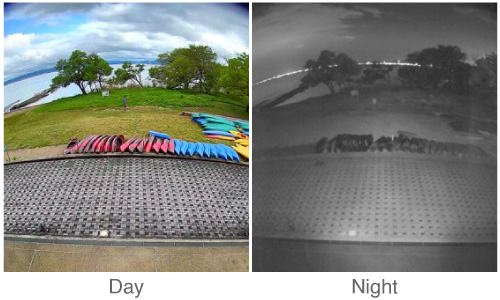

夜间监控专用红外 LED
RLS-2020V 内置红外 LED，环境变暗时
将自动照射探测区域，即便在夜间昏暗
环境下，也能清晰捕捉探测目标。

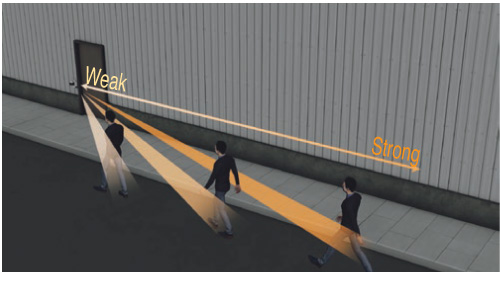

红外自动调节
可根据与探测目标的距离，自动调节红
外 LED 的照射强度。

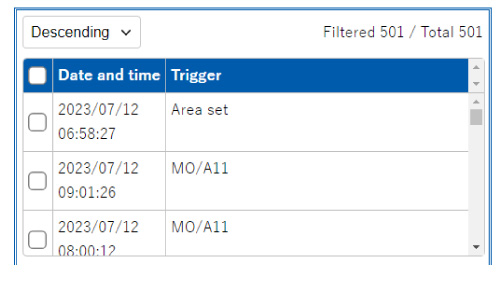

事件日志功能
传感器触发报警时将同步记录探测日
志，可从视频或地图画面中调取查看，
最多支持存储 500 条事件记录。
探测区域可分割·独立配置
探测区域支持分割设置，各区域可独立配置参数，可根据安装环境与实际运营需求，灵活搭建适配的探测灵敏度与区域尺寸。

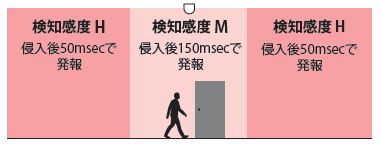

支持指定区域单独调节探测灵敏度
可针对门口、窗户等特定探测区域，单
独设置不同的探测灵敏度等级

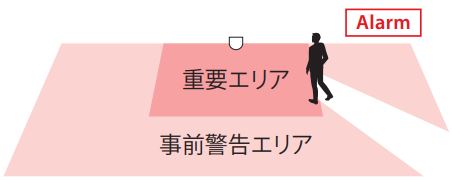

预警区域与警戒区域
支持设置两类独立探测区域

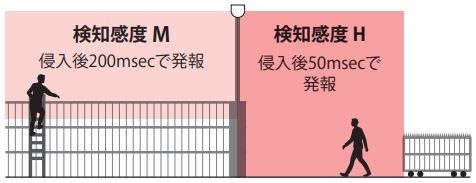

区域高度·灵敏度独立可调
可根据冲闯、翻越围栏等不同入侵风险场景，
灵活适配设置区域高度与探测灵敏度
高适配施工性

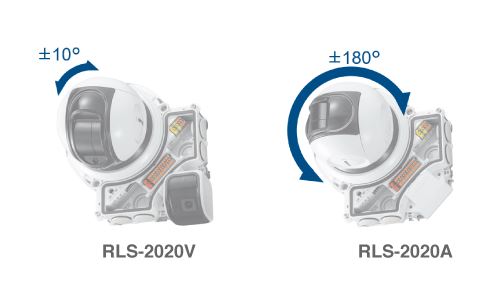

高自由度角度调节
无需额外配件，仅通过传感器本体即可根据安装现场，灵活调节至最佳探测角度。

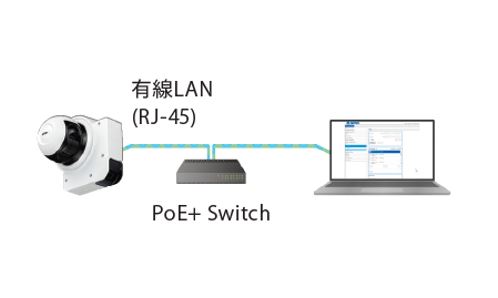

网页浏览器配置
全参数均可通过网页浏览器完成配置，无需安装专用软件。
有效减少误检测与误报警
自动区域校准
搭载自动区域校准功能，可根据地面凹凸等地形变化，自动适配调整探测区域，即便面对落叶堆积、积雪覆盖等地表随季节变化的场景，也能稳定适配。
适配多小型动物穿行环境
搭载小型动物豁免功能，可屏蔽地面移动、易引发误报的小型动物，有效减少猫狗等小动物造成的误检测。 若需提高地面附近的探测灵敏度，可手动关闭该功能。
无惧恶劣天气的强耐环境性能
可有效降低雾、雪等严苛环境下的设备误触发，保障探测稳定性
・减少雾天环境下的误报警，搭配专属调节功能，实现探测精度与环境适配性的平衡
・遇浓雾、降雪天气时，开启该功能即可显著减少误报警次数
应用场景

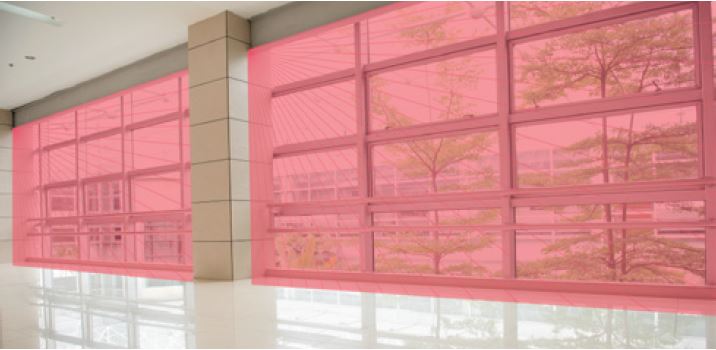

门窗及玻璃幕墙专属警戒防护

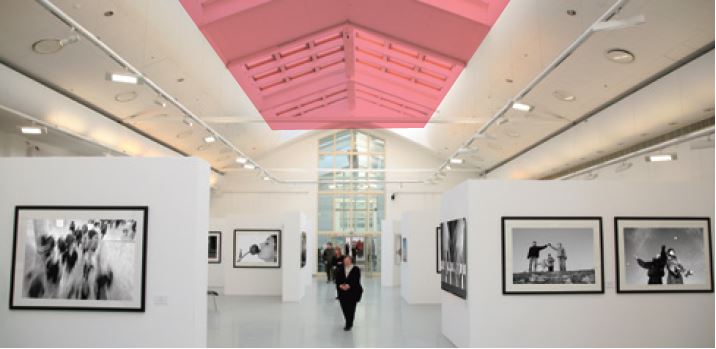

天窗区域专项警戒防护

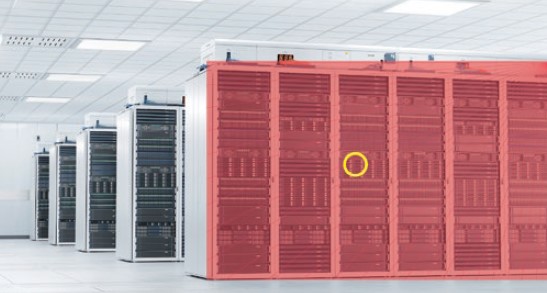

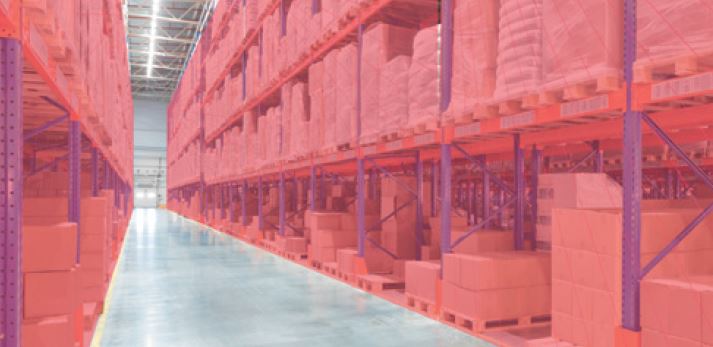

货架及服务器机柜区域专项警戒防护

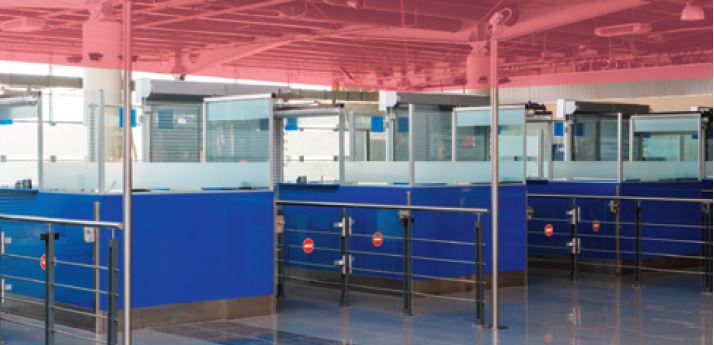

出入境查验区域防违规闯入警戒

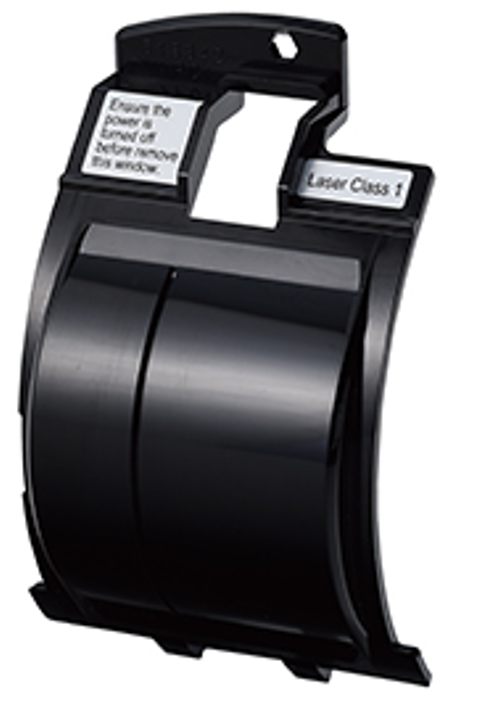

选配件

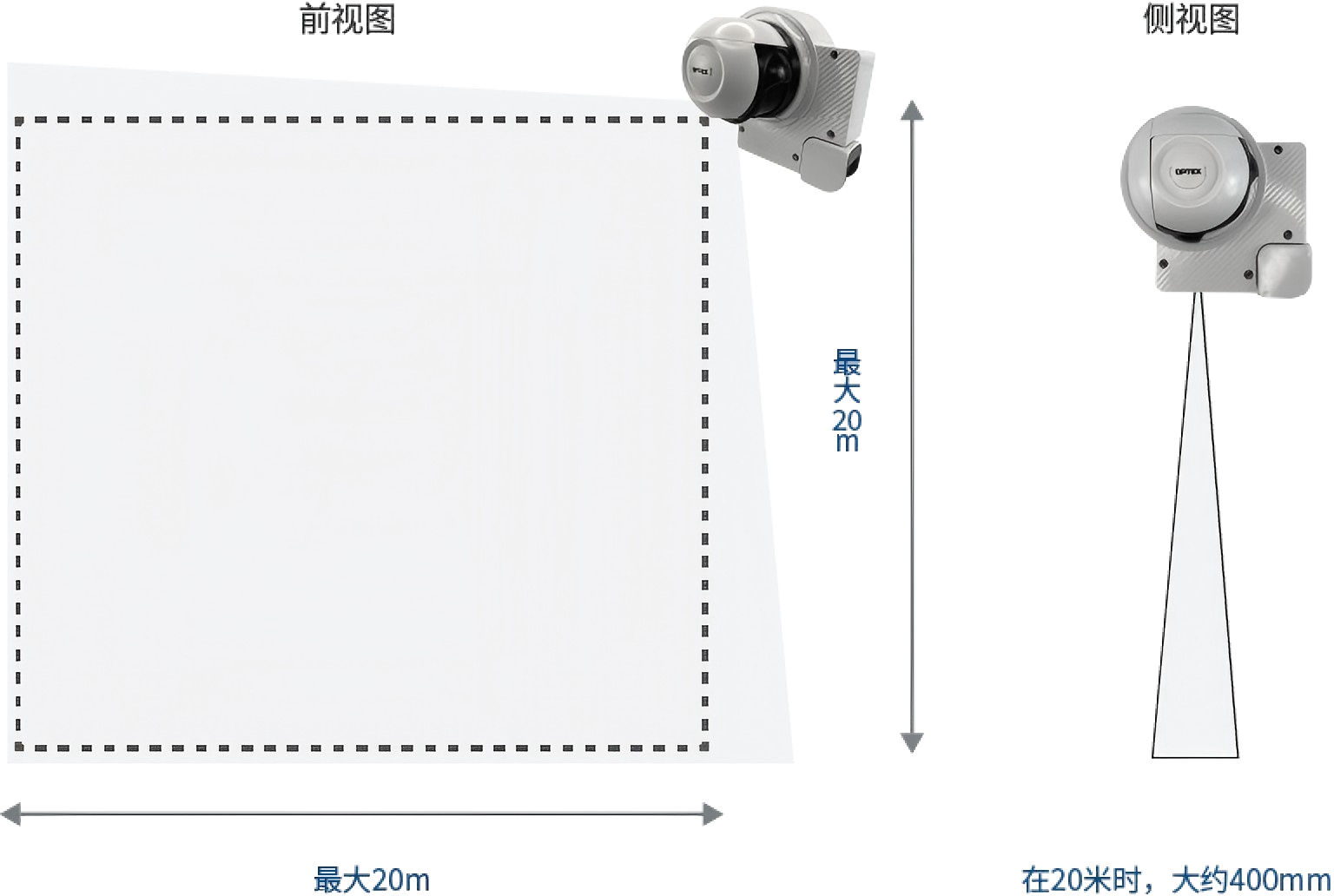

探测模式
规格参数

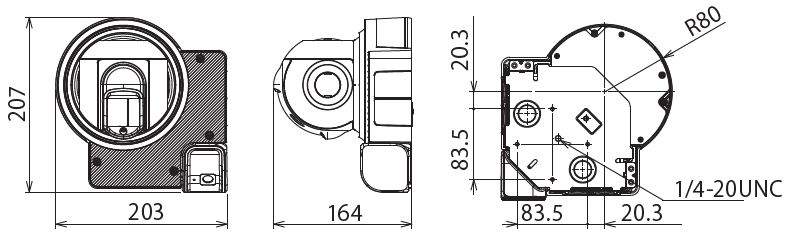

尺寸数值
| 型号 | RLS-2020V | RLS-2020A |
|---|---|---|
| 安装地点 | 室内 / 室外 | |
| 探测方式 | TOF | |
| 激光防护等级 | 1类 | |
| 电源输入 | 19.2-30 VDC, PoE+（符合 IEEE 802.3at） | 19.2-30 VDC, PoE（符合 IEEE 802.3af） |
| 工作电流 | 最大 580 mA (24 VDC)；最大 14 W (PoE+) | 最大 500 mA (24 VDC)；最大 12 W (PoE) |
| 安装方法 | 吸顶式安装、墙面安装、杆杆安装 | |
| 探测区域 | 20 x 20 m 95 度 | |
| 探测范围 | 1 至 21 m 半径，10% 反射率 | |
| 探测分辨率 / 响应时间 | 0.125 度 / 100 ms 至 15 分钟；0.25 度 / 50 ms 至 15 分钟 | |
| 安装高度（垂直模式） |
室内：2 m 或更高； 室外：4 m 或更高（建议） |
|
| 通信端口 | 2 x 以太网 RJ-45（10BASE-T/100BASE-TX（自协商））；RS-485 | |
| 协议 | UDP/ TCP/ HTTP/ HTTPS/ IPv4/ IPv6/ DNS/ DHCP/ SNMPv1-v3/ NTP/ WS-Discovery/ ONVIF/ IEEE802.1X | |
| 输出 |
6 路输出，28 VDC 0.2 A（最大值）常开 / 常闭（可选） （6 路输出分别对应总报警输出、分区报警输出、故障输出、防拆输出、环境恶劣输出、设备监控功能输出）（可编程） |
|
| 输入 |
2 无电压接触输入 （探测范围切换、区域设置、传感器检查）（可编程） |
|
| 警报周期 | 约 2 秒的延时定时器 | |
| 工作温度 | -40℃至 60℃ | |
| IP 等级 | IP66 | |
| 尺寸（高 x 宽 x 深） | 最大 207 x 203 x 164 mm | |
| 重量 | 1.6 kg | 1.3 kg |
| 图像传感器 | 1/2.8" CMOS | - |
| 图像分辨率 | 1080P/720P/360P (RTSP H.264)；720P/360P (RTSP JPEG)（支持：130°） | - |
| 视角 | 水平：130°；垂直：65° | - |
| 最低亮度 | 约 1 lux（小于上述值时，IR LED 亮起） | - |
| 日间和夜间 | 自动可拆卸的红外截止滤光片；自动 / 日间 / 夜间模式可选 | - |
| 图片压缩 | H.264, JPEG | - |
| 帧速率 | 1 至 10 FPS（可选） | - |
＊ 规格参数和设计如有更改，恕不另行通知。
单位（mm）
