1、概述

       主动红外的光谱应该在可见光光谱之外,要大于0.76um,我公司的红外光谱波长一般在0.94um,发射机通常采用红外发光二极管作光源,其主要优点是体积小、重量轻、寿命长,交直流均可使用,并可用晶体管和集成电路直接驱动。现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源,直接加在红外发光二级管两端,使其发出经脉冲调制的、占空比很高的红外光束,这既降低了电源的功耗,又增强了主动红外入侵探测器的抗干扰能力 。主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等。

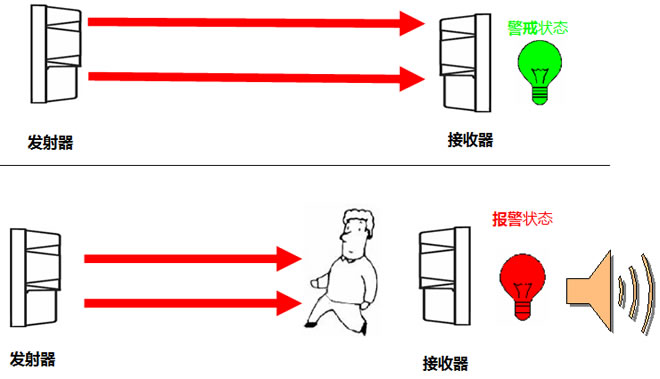

       主动红外入侵探测器由主动红外发射机和主动红外接收机组成,当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置,叫做主动红外入侵探测器。 主动红外探测器由红外发射器和红外接收器组成。红外发射器发射一束经过调制过的红外光线投向红外接收器。发射器与接收器之间没有遮挡物时,探测器不会报警。有物体遮挡时,接收器输出信号发生变化,探测器报警。

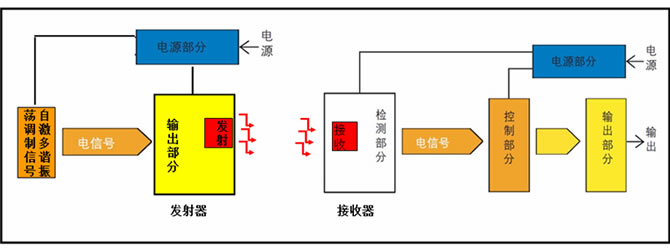

2主动红外线探测原理构成图



电源部分
给与探测器稳定的低压直流电源,我司产品输入电压是DC10.5~28V, 建议用DC24V。

检测部分
主动红外发射和接收元件。

控制部分
将来自检测部分的电信号进行放大、过滤、限幅、判断等处理。

输出部分
发射器输出主动红外信号、接收器检测到人时输出开关信号到报警主机。

3主动红外红外探测器的特点

       — 响应时间:
       主动红外探测器的信号被完全或按给定百分比遮光的持续时间大于40ms时,探测器应产生报警状态。为什么要给一个范围呢?原因是不同的使用部位可以设定(调节)不同的最短遮光时间,这有益于减少系统的误报警。我公司的主动红外响应时间一般在50ms~500ms之间可调节,具体数值使用者可通过实际现场环境试验确定。




       红外线发射角度
       主动红外发射机所发红外光束要有一定的发散角,这样便于工程技术人员安装调试设备,我们国家规定发射器的发射角度要大于30度,但为了减少误报警,安装使用中应让发射机与接收机尽量轴线重合。




4主动红外探测距离的特殊要求
        最远接收距离余量在6倍以上
       主动红外探测器的距离有厂家对外标称的实际应用安装距离值,另外还有一个最远发射距离,国家规定最少在6倍标称距离以上。

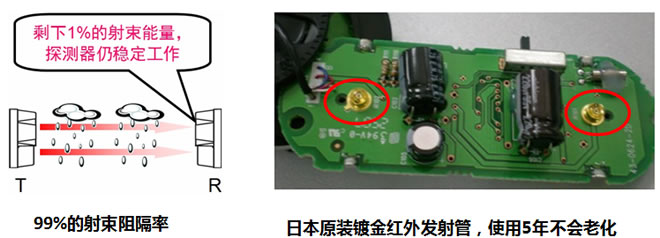

       那么为什么有这要的规定呢?因为主动红外产品基本都安装在室外,环境比较恶劣,比如下雨、雪、雾等环境下,接发射机发射的红外信号就会被衰减,如果没有6倍余量的话,产品很容易误报。但现在市场上很多品牌或杂牌主动红外对射,最远发射距离都没有达到6倍,使用此类产品一般把探测距离打折使用,最多的要打折40%左右。而我司的主动对射探测器对外标称的距离都是实际使用的距离,不需要把距离打折安装,因为我司的对射探测器最远发射距离有标称的10倍,超过国家的标准。同时我司的主动红外产品都具有“99%~99.5%的射束阻隔率”技术,可以保证因环境恶劣主动红外信号衰减掉99%时产品都能保持稳定工作,不会因环境恶劣而造成误报。
       另外主动红外探测器不仅要能适应恶劣环境,并且还要具备发射机发出的红外线能量本身的衰老期要长,不然使用一段时间后由于发射管的衰老(同日光灯原理一样,使用一段时间灯会变暗,甚至损坏),发射的红外线变弱而引起误报。我司的主动红外探测器的发射管是镀金的,选用最好的发射管,产品在5年内,不会衰减,以后即使会衰减,但我司产品的探测距离余量大有10倍,所以5年后还能正常工作。现项目上已使用10年左右的对射探测器也很多。



        抗外界光干扰

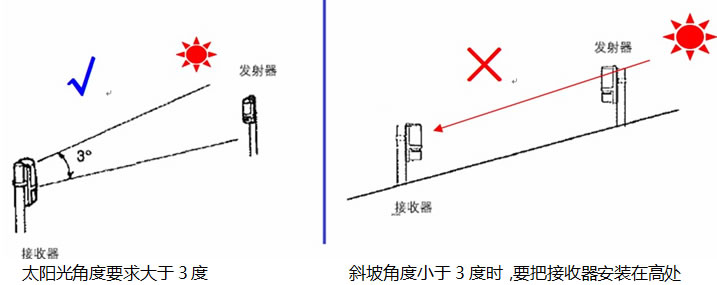

       主动红外要有一定的抗外界光干扰能力,国家的标准是探测器对位于射束轴线成15度或大于15度某处的任何外界光源(包括市电、直流驱动的光源或自然光)的辐射干扰,不应产生漏报或误报。我司的产品通过对射的外壳及内部透镜的原料秘方配制来滤出外界光干扰,技术指标可以达到探测器对位于射束轴线成3度以上的外界光。如果小于3度可以通过以下图示方式来处理:


        防雷电电涌技术
       因主动红外大多安装在室外,易受雷电电涌的冲击,国家标准是防电涌指标是6KV,OPTEX的室外对射产品防电涌的指标是14KV,超出国家规定值,使产品的损坏率大大降低。

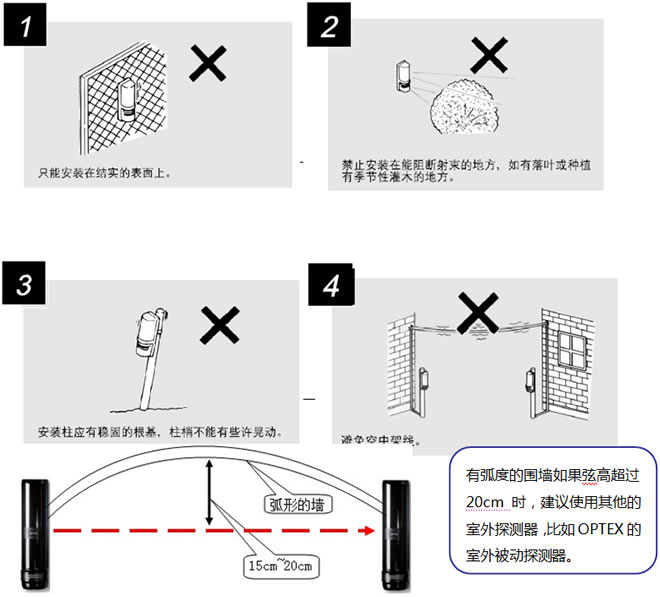

       其它主意事项

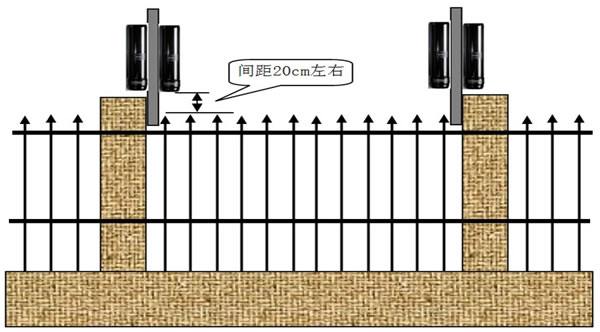

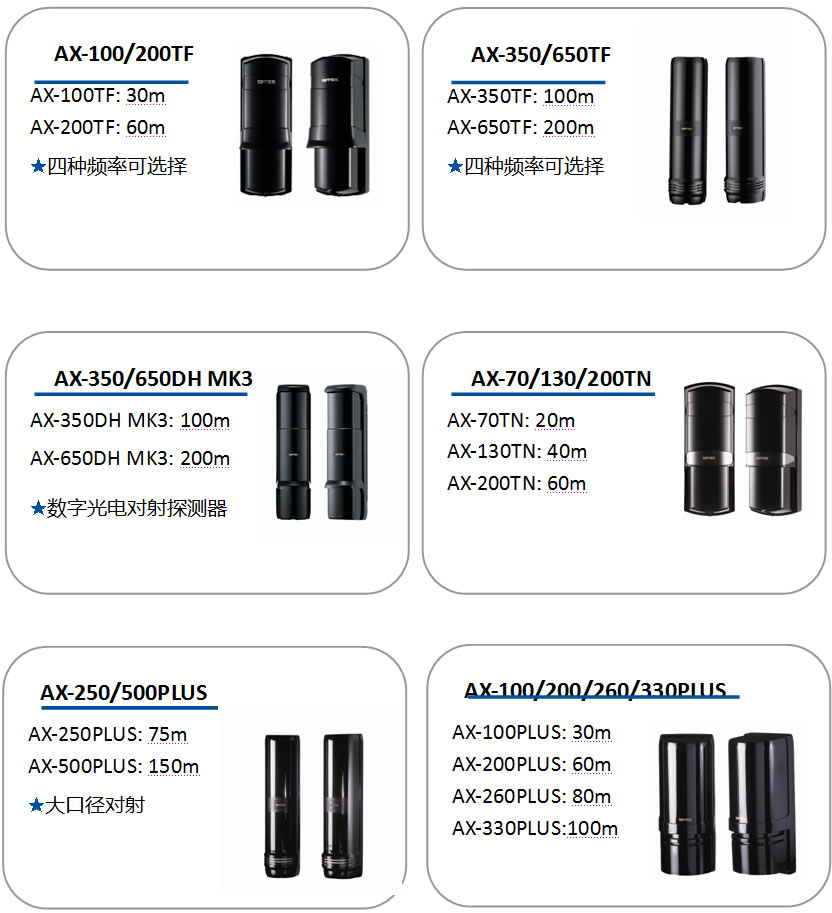

5OPTEX室外主动红外探测器
